北邮Matlab选修 Week 3 涂料计算

问题描述

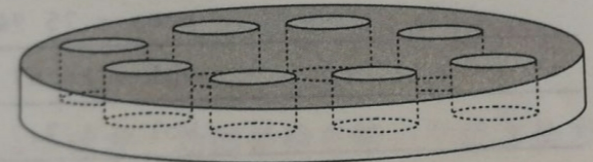

如图所示的磁盘，半径为R，高度为h，它有8个圆柱形的孔，每个孔的半径为r，这可能是一个需要刷漆的机器零件，刷完后再与其他零件进行组装。在设计这台机器的过程中，我们可能需要知道这个磁盘的重量和它所需的油漆量。机器的重量和油漆量是各个零件的总和。由于磁盘的重量与它的体积成正比，油漆量与它的“润湿面积”成正比，所以我们需要知道这个磁盘的体积和面积。

请编写一个函数，用于求该磁盘的体积和面积，并用一个实例对编写的函数进行测试。

数学模型

体积计算

原始磁盘体积

磁盘是一个圆柱体，其体积$V_{disk}$可以通过以下公式计算：

$$ V_{disk}=\pi R^2h $$

其中，$R$是磁盘的半径，$h$是磁盘的高度。
孔的体积

每个孔也是一个圆柱体，其体积$V_{hole}$可以通过以下公式计算：

$$ V_{hole}=\pi r^2 h $$

其中：$r$是孔的半径。
实际磁盘体积

实际磁盘体积 $V_{actual}$ 是原始体积减去总孔体积：

$$ V_{actual}=V_{disk}-totalholes \times V_{hole} $$

润湿面积计算

原始磁盘表面积

磁盘的表面积包括两个底面和一个侧面，其表面积 $S_{disk}$ 可以通过以下公式计算：

$$ S_{disk}=2\pi R^2 + 2\pi Rh $$

其中，$R$ 是磁盘的半径，$h$是磁盘的高度。
孔的侧面积

每个孔的侧面积$S_{holeside}$可以通过以下公式计算：

$$ S_{holeside} = 2 \pi r h $$

这里不考虑孔的底面，因为它们位于磁盘内部，不会增加润湿面积，其中，$r$是孔的半径。
孔的底面和顶面面积

每个孔的侧面积$S_{topbuttom}$可以通过以下公式计算：

$$ S_{topbuttom} = 2 \pi r^2 $$
实际磁盘体积

最后，实际润湿面积$S_{actual}$是原始表面积加上总孔侧面积减去总孔底面和顶面面积：

$$ S_{actual}=S_{disk}+totalholes \times (S_{holeside} - S_{topbuttom}) $$

程序设计

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


function [volume, surface_area] = disk_volume_area(R, h, r)
    % R - 磁盘的半径
    % h - 磁盘的高度
    % r - 每个孔的半径
    % n_holes - 孔的数量
    n_holes=8;
    % 计算原始磁盘的体积
    original_volume = pi * R^2 * h;

    % 计算原始磁盘的表面积（包括两个底面和一个侧面）
    original_surface_area = 2 * pi * R^2 + 2 * pi * R * h;

    % 计算每个孔的体积
    hole_volume = pi * r^2 * h;

    % 计算每个孔的侧面积（不包括底面，因为底面在磁盘内部，不参与润湿）
    hole_side_area = 2 * pi * r * h;

    %计算每个孔的顶、底面积
    hole_top_buttom_area = 2 * pi * r * r;

    % 计算所有孔的总体积
    total_hole_volume = n_holes * hole_volume;

    % 计算所有孔的顶、底面积总和
    total_hole_side_area = n_holes * hole_side_area;

    % 计算所有孔的侧面积总和
    total_hole_top_buttom_area = n_holes * hole_top_buttom_area;

    % 计算磁盘的实际体积（减去孔的体积）
    volume = original_volume - total_hole_volume;

    % 计算磁盘的实际润湿面积
    surface_area = original_surface_area + total_hole_side_area - total_hole_top_buttom_area;
end

计算结果

1
2
3
4
5
6
7
8


>> R=10;
>> h=5;
>> r=2;
>> [volume, surface_area] = disk_volume_area(R, h, r);
>> fprintf('磁盘的体积为: %f\n', volume);
磁盘的体积为: 1068.141502
>> fprintf('磁盘的润湿面积为: %f\n', surface_area);
磁盘的润湿面积为: 1244.070691

最后修改于 2024-08-05
